CNC frézka OPTImill F 105
kat. č.: 3501100Kompaktní řešení pro menší sériovou výrobu nebo výuku.
<
p>Tento stroj si můžete prohlédnout na MSV Brno
9. - 13. 10. 2017 v pavilonu P - stánek 031.
Těšíme se na
- Robustní provedení
- Vřeteno je poháněné servomotorem Siemens

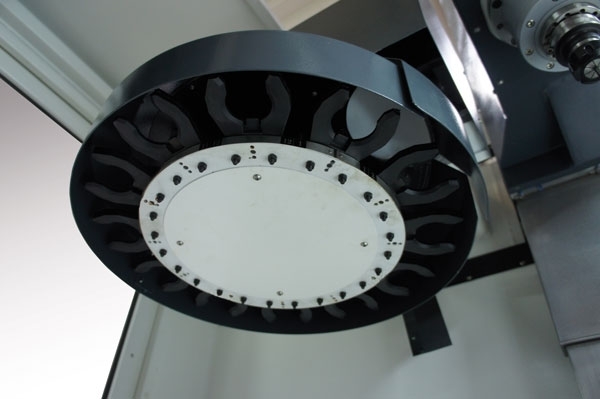

- Karuselový výměník nástrojů – 12 pozic pro nástroje
- Otáčky vřetene až 10 000 ot/min
- Všechna lineární vedení s kryty z ušlechtilé oceli

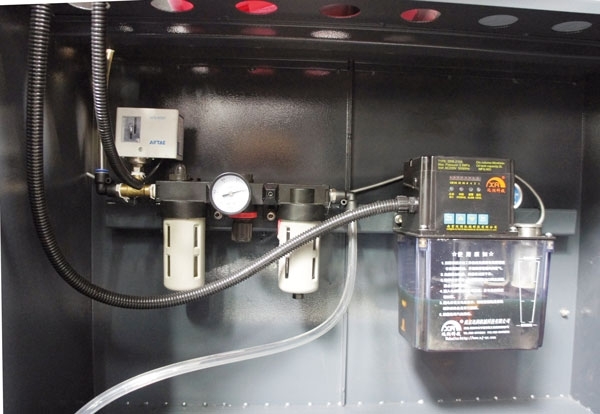

- Automatická centrální jednotka mazání

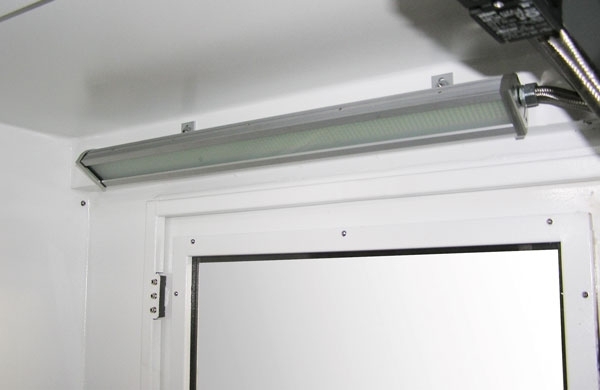

- LED osvětlení stroje
- Chladicí zařízení s nádrží chladicí kapaliny o objemu 120 litrů
- Výměna nástrojů probíhá automaticky nebo stisknutím tlačítka (elektropneumatické zařízení pro upínání nástrojů)
- Masivní a přesný křížový stůl, dostatečně velký a s přesnou povrchovou úpravou
- Velké přístupové dveře usnadňují čistění stroje a provádění údržby

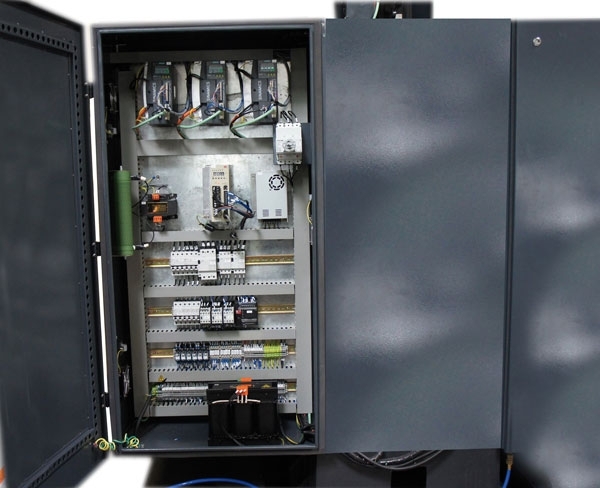

- Siemens servo motory v ose X, Y a Z
- Včetně dvouleté Siemens záruky
- Max. průměr stopkové frézy
- 35 mm
- Max. průměr nožové hlavy
- 63 mm
- Rozměry pracovního stolu
- 800 × 320 mm
- Max. zatížení stolu
- 300 kg
- T-drážky | počet
- 3
- T-drážky | velikost drážky
- 14 mm
- T-drážky | rozteč
- 100 mm
- Kužel vřetene
- BT40
- Rozsah posuvu - osa X
- 550 mm
- Rychloposuv - osa X
- 10000 mm/min
- Rozsah posuvu - osa Y
- 305 mm
- Rychloposuv - osa Y
- 10000 mm/min
- Rozsah posuvu - osa Z
- 460 mm
- Rychloposuv - osa Z
- 10000 mm/min
- Otáčky
- 10 – 10000 ot/min
- Vzdálenost vřeteno-stůl
- 100 – 600 mm
- Výměník nástrojů
- Typ zásobníku nástrojů
- Karusel
- Kapacita zásobníku nástrojů
- 12
- Max. průměr nástroje
- 70 mm
- Max. délka nástroje
- 300 mm
- Max hmotnost nástroje
- 6 kg
- Doba výměny nástroje
- 7 s
- Opakovatelná přesnost
- ± 0,01 mm
- Přesnost polohování
- ± 0,01 mm
- Kroutící moment motoru - osa X
- 8 Nm
- Kroutící moment motoru - osa Y
- 8 Nm
- Kroutící moment motoru - osa Z
- 11 Nm
- Nádrž na chladící kapalinu
- 120 l
- Příkon motoru chladícího čerpadla
- 650 W
- Celkový příkon
- 15 kVA
- Výkon motoru vřetene (režim S1)
- 7,5 kW
- Krouticí moment motoru (režim S1)
- 48 Nm
- Výkon motoru vřetene (režim S6 30 %)
- 11 kW
- Krouticí moment motoru (režim S6 30 %)
- 70 Nm
- Elektrické připojení
- 400 V

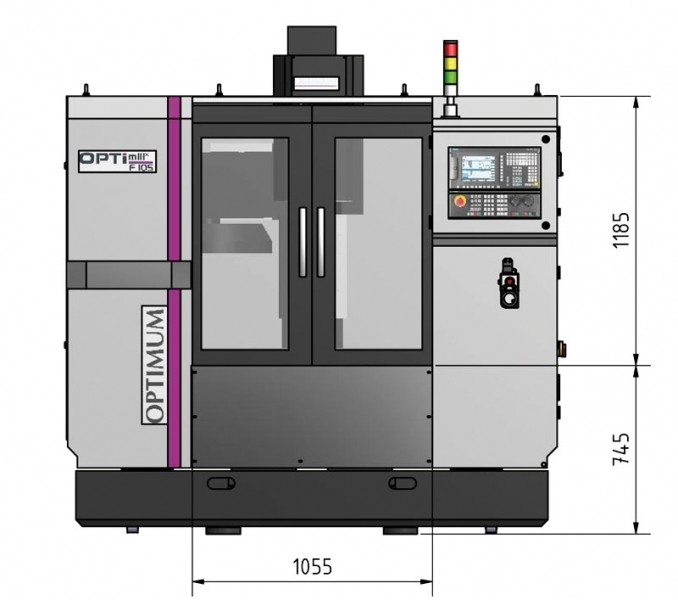

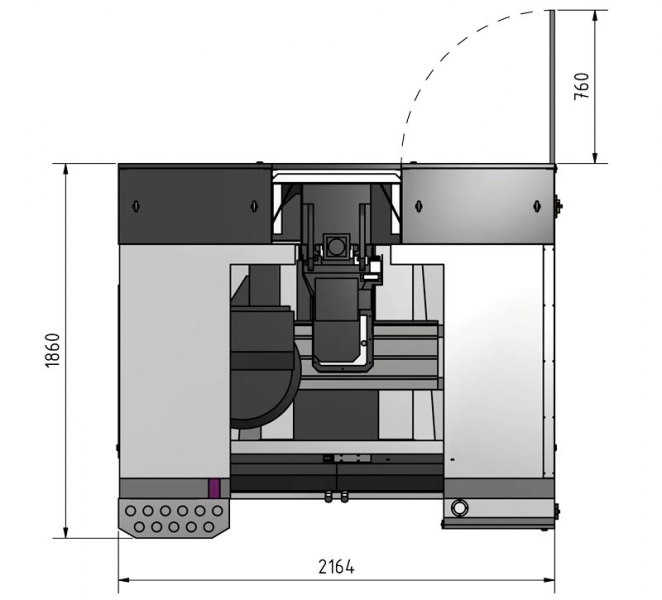

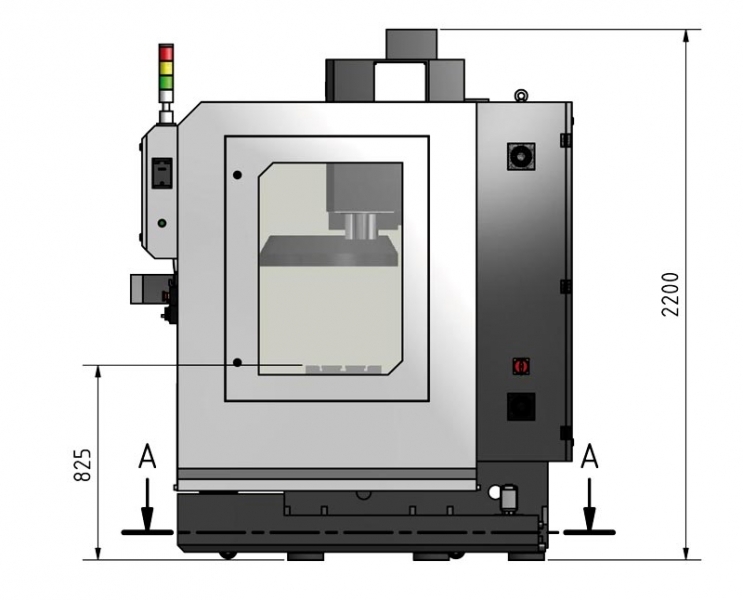

- Rozměry (š × v × h)
- 2140 × 2200 × 2160 mm
- Hmotnost
- 2800 kg

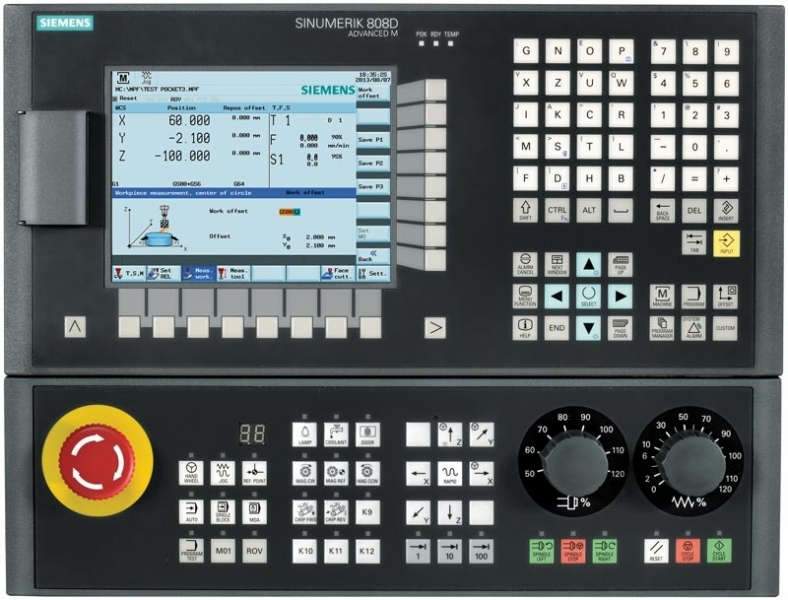

- Řídící systém
- Sinumerik 808D ADVANCED
